 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 17:24
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
Сергей70 писал(а):
Можно использовать натяжитель от старой швейной машинки.

Использовать-то можно (хотя не знаю какие в нем пределы рег-я натяжения),
тольки хдеж его взяти, да ишо два... :-? :(


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 17:32
Не в сети
Аватар пользователя

Зарегистрирован:
12 июл 2008, 00:34
Возраст: 44
Сообщений: 524
Серега я думаю в ремонтах швейных машин должны бвть в продаже !


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 17:51
Не в сети
Аватар пользователя

Зарегистрирован:
08 сен 2011, 15:30
Сообщений: 803
Настоящее имя: Сергей
Loy писал(а):
Сергей70 писал(а):
Можно использовать натяжитель от старой швейной машинки.

Использовать-то можно (хотя не знаю какие в нем пределы рег-я натяжения),
тольки хдеж его взяти, да ишо два... :-? :(

Натяжение нити должно быть таким, чтоб при готовой обмотке, лапка кольца с небольшим усилием могла перемещаться под ниткой.


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 18:11
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
Сергей70 писал(а):
Натяжение нити должно быть таким, чтоб при готовой обмотке, лапка кольца с небольшим усилием могла перемещаться под ниткой.

Это я знаю, я имел ввиду обеспечит ли швейный натяжитель такое усилие, надо пробовать...
Кстати, на бандажах (на соединениях колен) натяжение нити должно быть ощутимо больше, чтоб бандаж работал, а не просто декором был.

Далее станок:
 фото станка и натяжителей
на трубы ставить не стал, так фотосессия
Вложение:
IMG_0732станок_новый размер.jpg
IMG_0732станок_новый размер.jpg [ 74.8 KIB | Просмотров: 166 ]

Вложение:
IMG_0730станок_новый размер.jpg
IMG_0730станок_новый размер.jpg [ 69.03 KIB | Просмотров: 166 ]

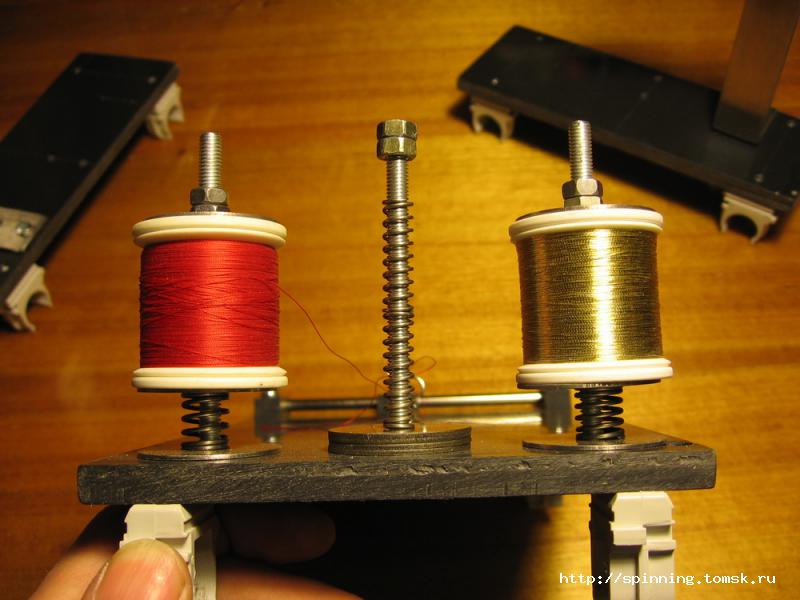

самый простой вариант натяжителя для самоделки
Вложение:
IMG_0733натяжитель_новый размер.jpg
IMG_0733натяжитель_новый размер.jpg [ 54.13 KIB | Просмотров: 166 ]


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 18:14
Не в сети
Аватар пользователя

Зарегистрирован:
08 сен 2011, 15:30
Сообщений: 803
Настоящее имя: Сергей
Серег покрой бланк строительным скотчем под роликами, может след остаться.


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 18:16
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
Сергей70 писал(а):
Серег покрой бланк строительным скотчем под роликами, может след остаться.

Спасибо, учту. :yes:


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 19:39
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
По просьбам, начинаю фотоотчет:
 Рукоятка.

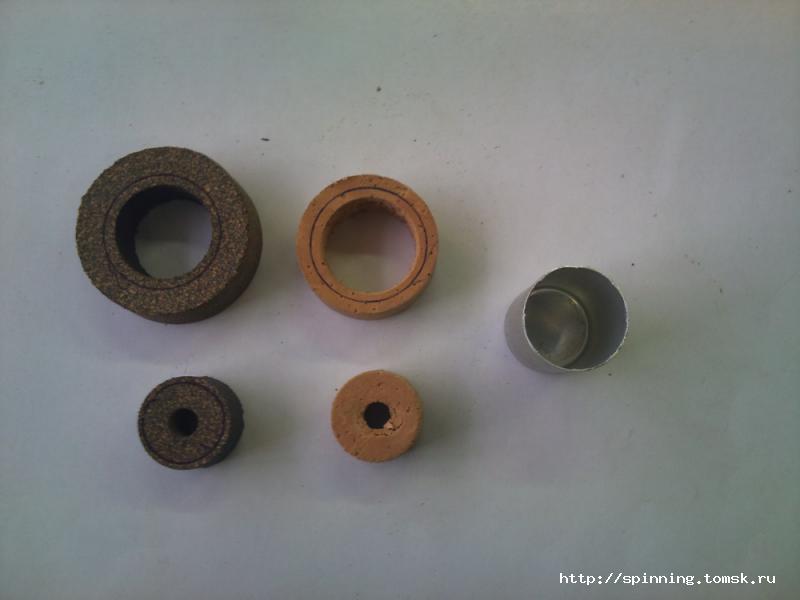

Сверлим в пробке отв. под катушкодержатель.
По диаметру подошел корпус от стартера для люминесцентных ламп.
Вложение:
DSC_0048_сверление.jpg [ 25.89 KIB | Просмотров: 153 ]

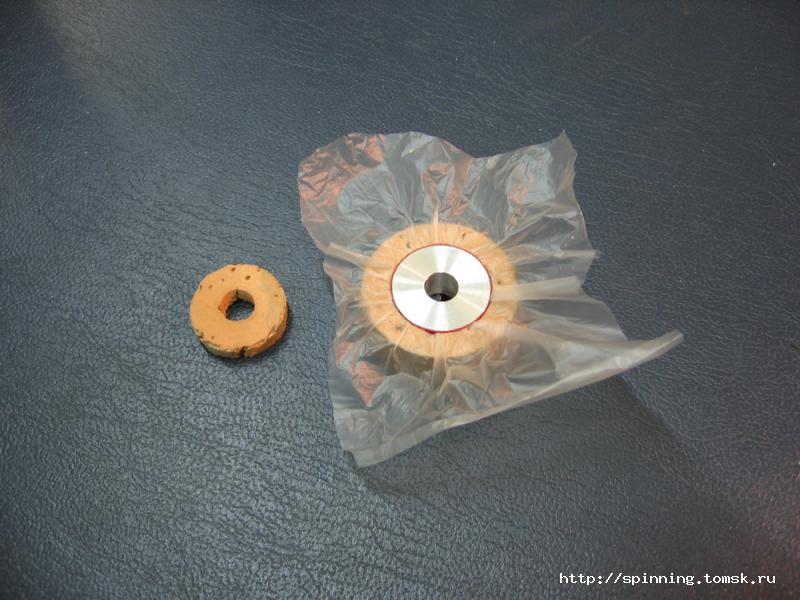

Для центровки этого кольца выточена втулка по рамерам утопленой части держателя (чуть в минус, чтобы вставлялась с пленкой, дабы не приклеилась.
Из высверленой части пробки отрезаем колечко для заполнения зазора.
Вложение:
IMG_0694_втулка центр.jpg
IMG_0694_втулка центр.jpg [ 70.08 KIB | Просмотров: 153 ]

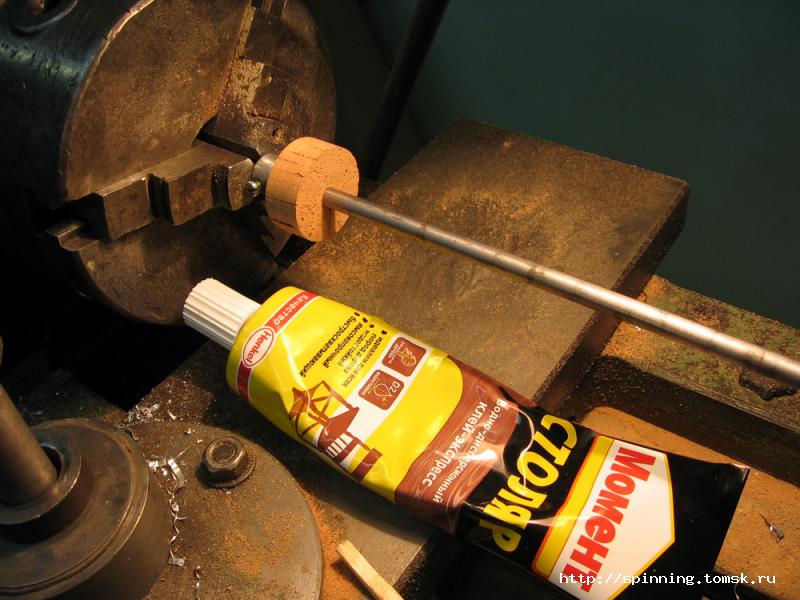

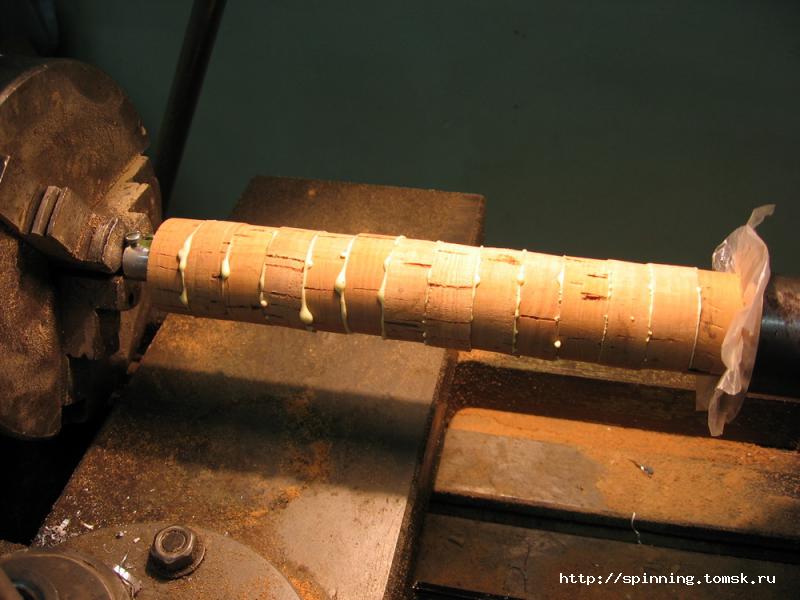

Начинаем клеить на прутке ф6.5мм. Пруток нужно натереть парафином, иначе потом можно не снять рукоятку.
Вложение:
IMG_0696_клеим начало.jpg
IMG_0696_клеим начало.jpg [ 71.36 KIB | Просмотров: 153 ]

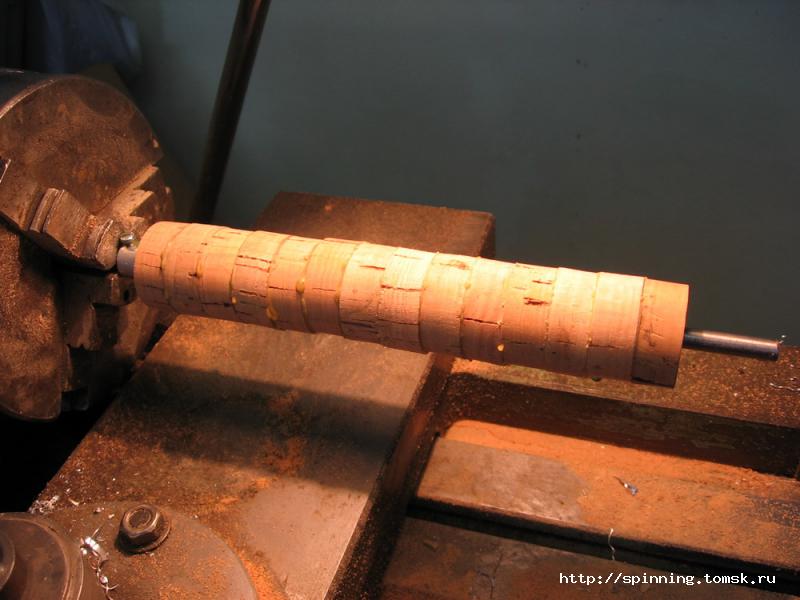

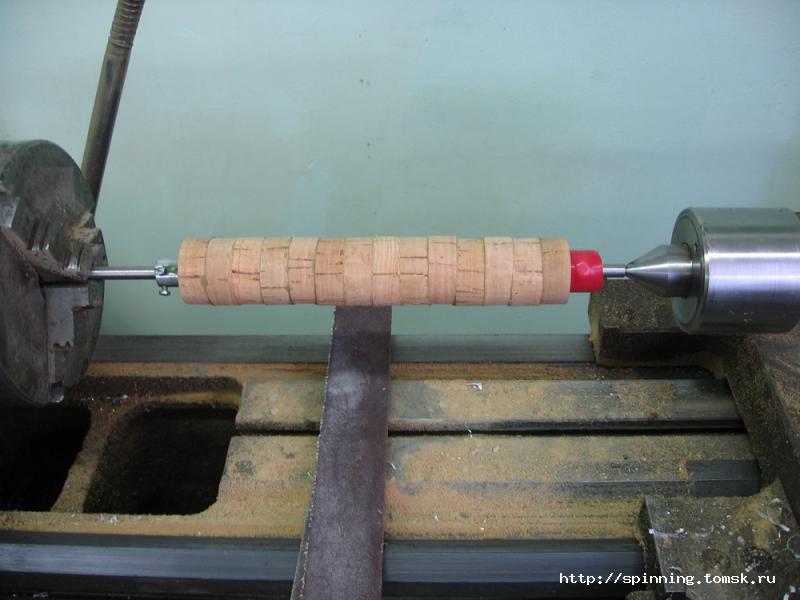

После набора сжимаем пакет и ждем-с пока высохнет.
Вложение:
IMG_0698_клеим конец.jpg
IMG_0698_клеим конец.jpg [ 53.71 KIB | Просмотров: 153 ]

Заготовка склеена.
Вложение:
IMG_0703_склейка гот2.jpg
IMG_0703_склейка гот2.jpg [ 51.81 KIB | Просмотров: 153 ]

Вложение:
IMG_0702_склека готово.jpg
IMG_0702_склека готово.jpg [ 43.04 KIB | Просмотров: 153 ]


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 19:51
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
Далее:
 Рукоятка2.
Начинаем обдирку, сначала крупной шкуркой на оправке окрулим.
Вложение:
IMG_0704_начинаем обдирать.jpg
IMG_0704_начинаем обдирать.jpg [ 47.16 KIB | Просмотров: 152 ]

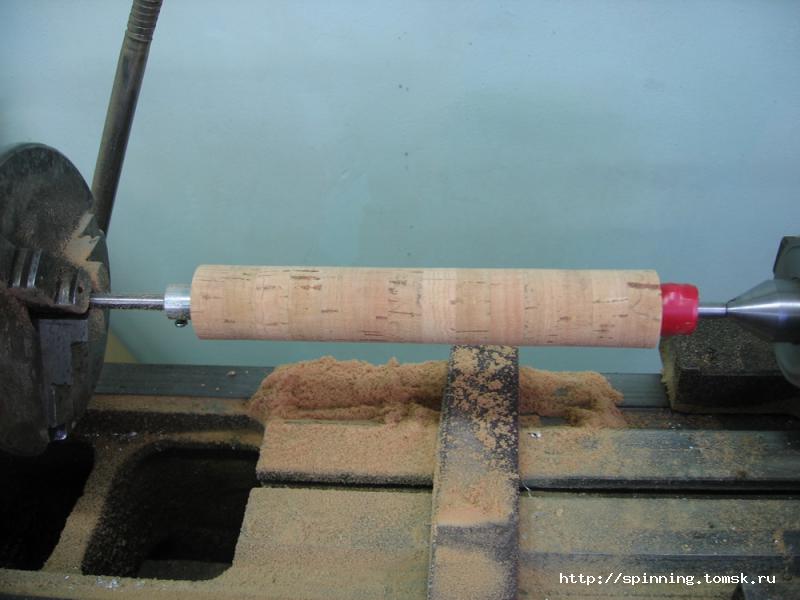

Тут нужно крепко держать инструмент, потому как будет сильно бить.
Вложение:
IMG_0707_округлили.jpg [ 46.42 KIB | Просмотров: 152 ]

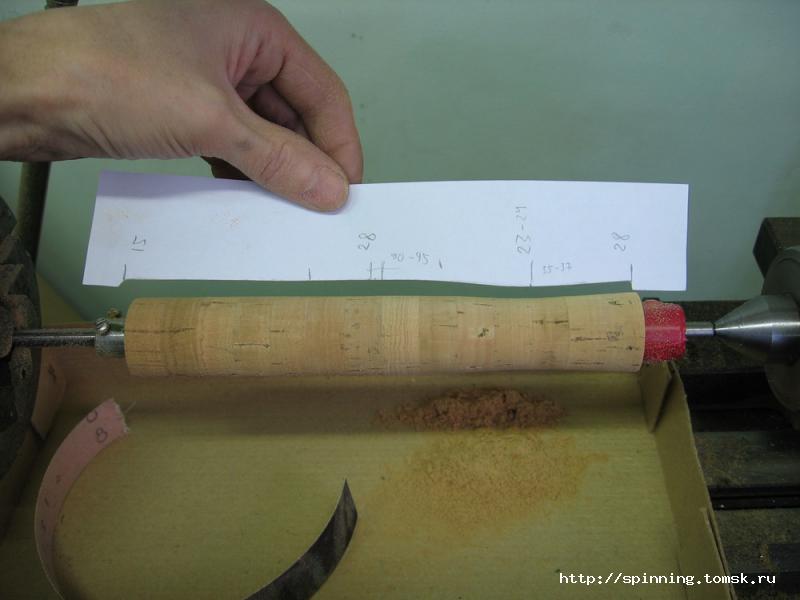

Далее придаем форму по вырезаному шаблону (к примеру).
Вложение:
IMG_0709_форма шаблон.jpg
IMG_0709_форма шаблон.jpg [ 36.16 KIB | Просмотров: 152 ]

На этом этапе я взял шкурку поменьше (6Н-8Н по нашему, Р120-Р180 по ихнему),
чтоб собрать "материал" для дальнейших экспериментов со шпаклевкой.

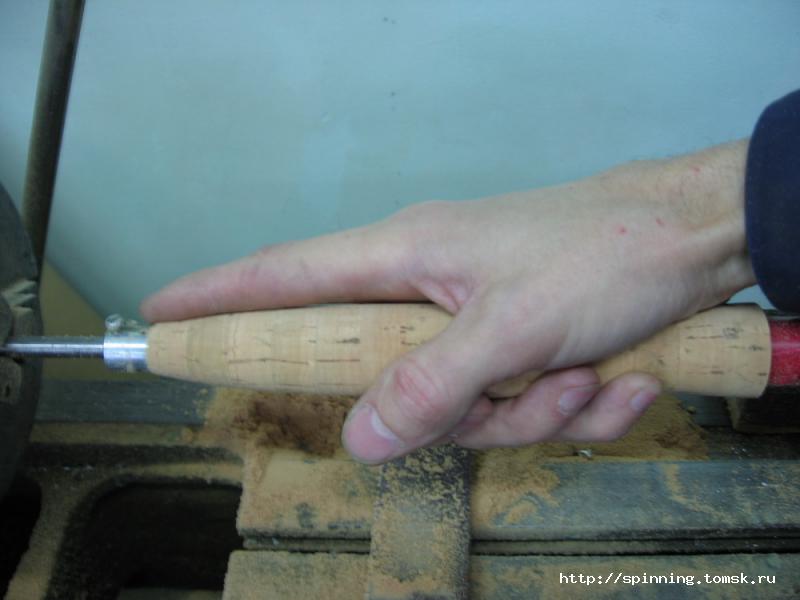

В процессе проверяем "по руке",
Вложение:
IMG_0713_по руке.jpg
IMG_0713_по руке.jpg [ 36.82 KIB | Просмотров: 152 ]

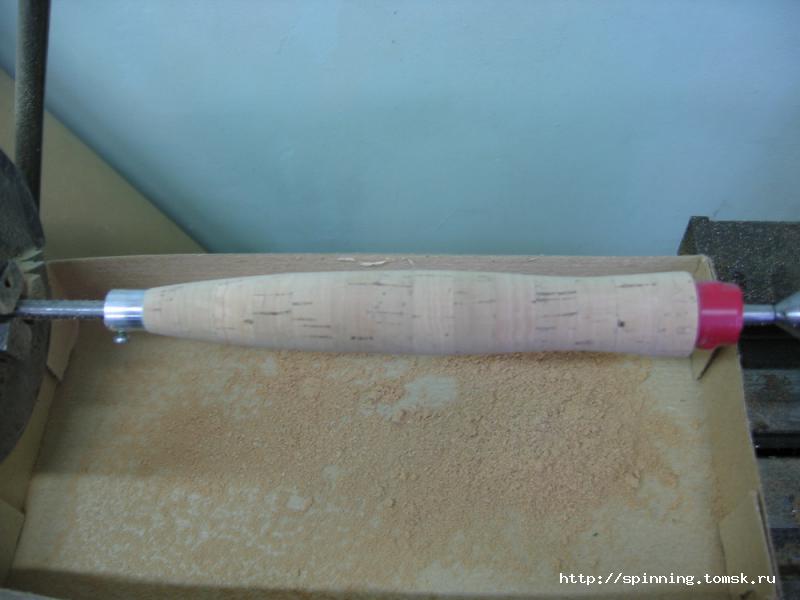

после формовки начисто проходим шкуркой М40-М20 (Р400-Р800).
Вложение:
IMG_0715_форма готова.jpg
IMG_0715_форма готова.jpg [ 37.85 KIB | Просмотров: 152 ]

форма готова, аккуратно вращая снимаем, и...
Вложение:
IMG_0718_ручка готова.jpg
IMG_0718_ручка готова.jpg [ 53.29 KIB | Просмотров: 152 ]

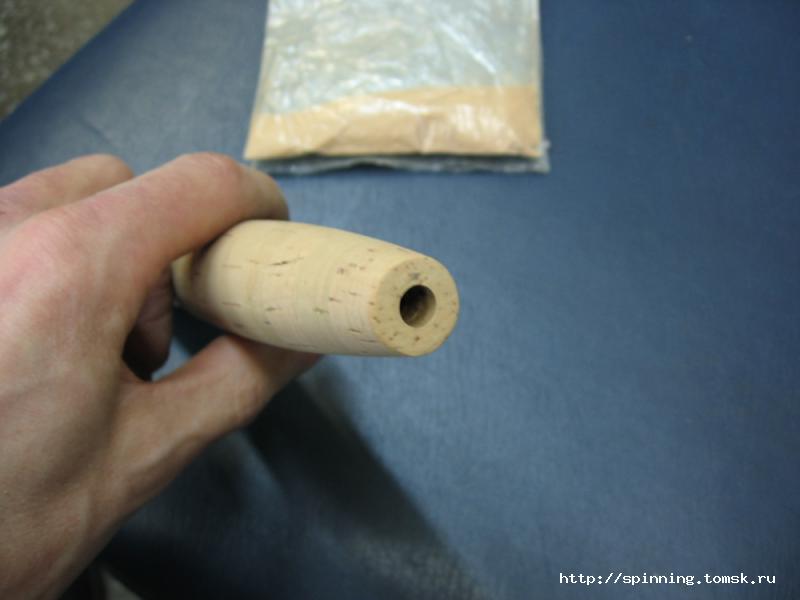

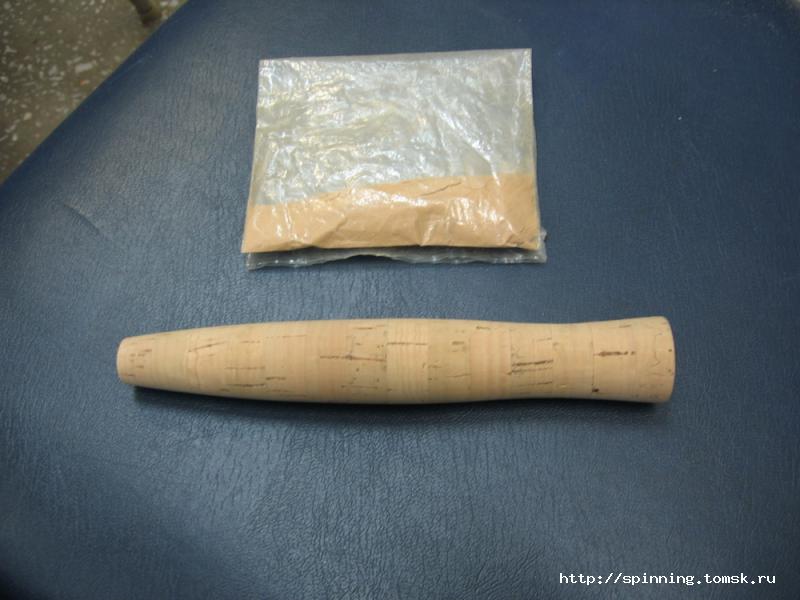

рукоятка готова , материал собран.
Вложение:
IMG_0719_ручка готова.jpg
IMG_0719_ручка готова.jpg [ 27.36 KIB | Просмотров: 152 ]

Вложение:
IMG_0720_ручка готова.jpg
IMG_0720_ручка готова.jpg [ 29.16 KIB | Просмотров: 152 ]

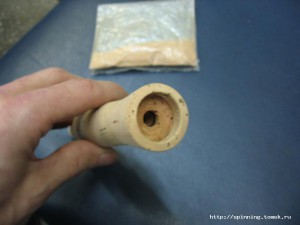

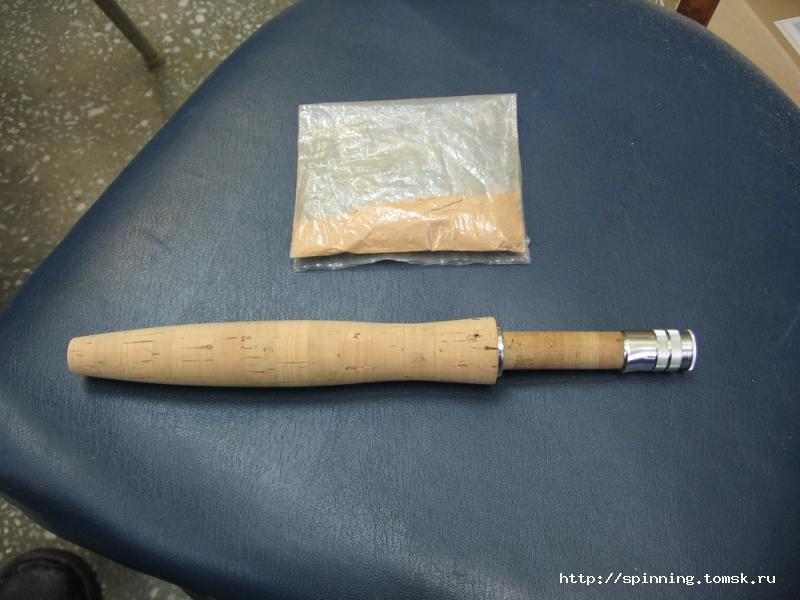

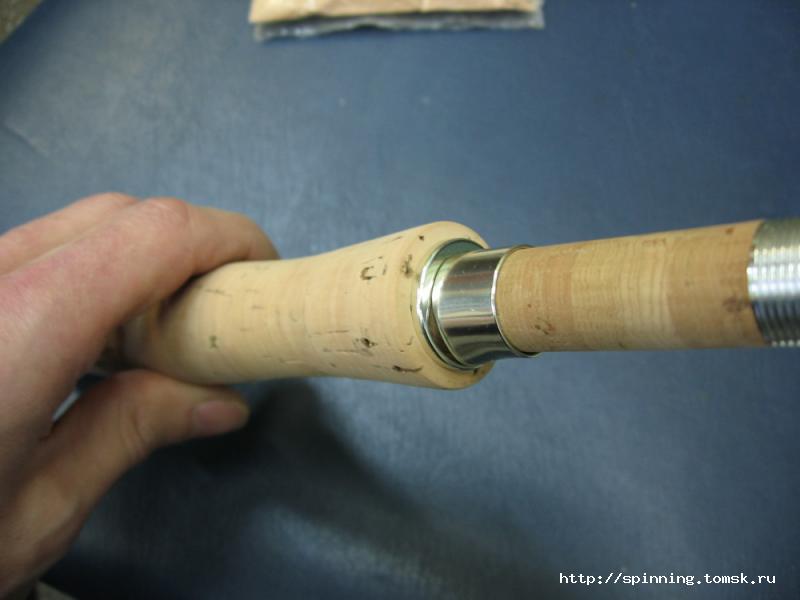

Рукоятка в сборе с держателем
Вложение:
IMG_0722_ручка всборе.jpg
IMG_0722_ручка всборе.jpg [ 54.24 KIB | Просмотров: 152 ]

Вложение:
IMG_0723_ручка всборе.jpg
IMG_0723_ручка всборе.jpg [ 30.19 KIB | Просмотров: 152 ]

Не знаю, нужно ли было так подробно отписываться,... :oops:
надеюсь кому-то пригодится... :)

Продолжение следует...


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 20:07
Не в сети
Аватар пользователя

Зарегистрирован:
22 дек 2009, 23:03
Возраст: 49
Сообщений: 1652
Откуда: Томск
Сергей класс!!! Ты все дома делаешь?

_________________


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Родбилдинг
СообщениеДобавлено: 31 дек 2012, 20:14
Не в сети
Аватар пользователя

Зарегистрирован:
20 май 2012, 17:09
Возраст: 57
Сообщений: 864
Откуда: Томск
Настоящее имя: Сергей
Владимир Доб писал(а):
Сергей класс!!! Ты все дома делаешь?

Нет, это я на работе делал.
Хотя и дома у меня, по выражению моей малой племянницы: "У тебя везде "работа"!!!" :shock:
имея ввиду везде разбросаный инструмент, станки и разные материалы... :))
