 Заголовок сообщения: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 08:58
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
Это второй мой проект (первая лодка viewtopic.php?f=8&t=14135). Появилось объявление «..лодка Обь1 в хорошем состоянии». Решил попробовать, т.к у лодки Обь1 в отличие от Казанка-М есть два решающих для меня отличия, это мореходность и ширина. Оценка состояния лодки — это очень субъективно, после осмотра всё-таки решил брать.
При детальном осмотре и начала ремонта у меня сформировалось личное мнение, что лодка Обь1 всё-таки не так хорошо проработана и собрана, как лодка Казанка-М (ВАЗ).
Фото отчетов о том какая лодка была и какой потом стало полно поэтому я хочу описать в основном способы решения дефектом с которыми я столкнулся в процессе ремонта. Те моменты, которые я фотографировал буду выкладывать блоками со своими пояснениями. Надеюсь, что это будет кому-то полезно.

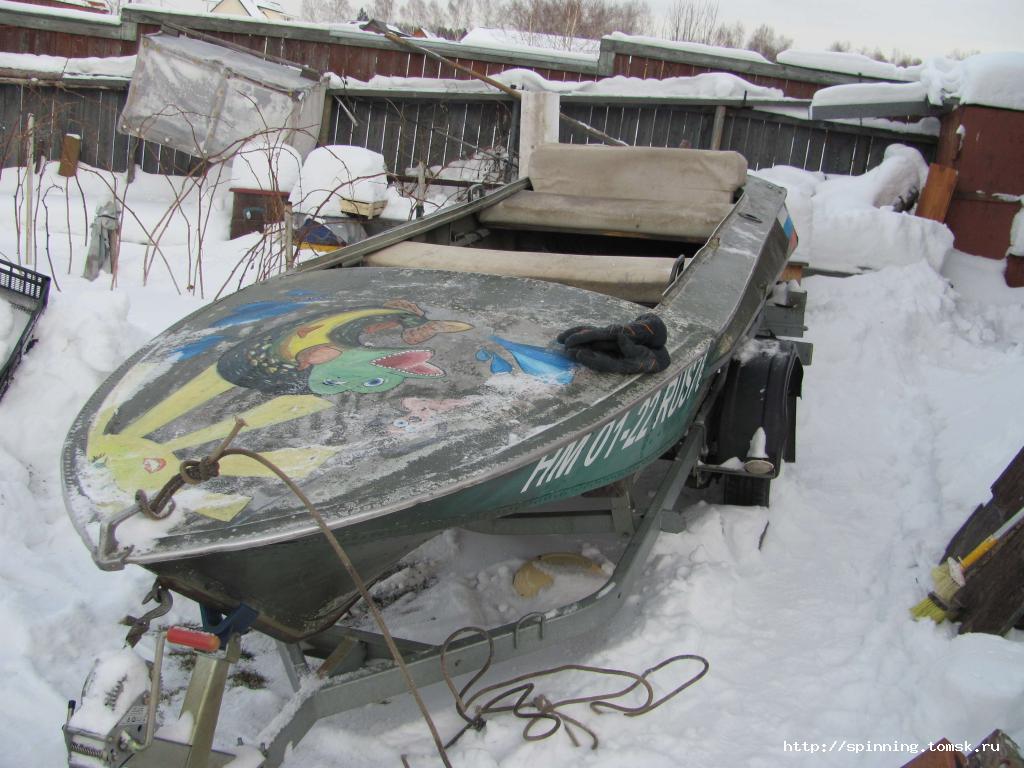

Исходное состояние лодки и список основных дефектов:
- протертый киль
- пробоина на днище
- вмятины на булях, трещина
- протертые заклепки
- рваный планширь на капоте
- деформированный планширь правого борта
- промятая палуба
- ........


Вложения:
IMG_4822_1.jpg [ 116.08 KIB | Просмотров: 1520 ]
IMG_4814.jpg [ 69.17 KIB | Просмотров: 1520 ]
IMG_4817.jpg [ 77.18 KIB | Просмотров: 1520 ]
IMG_4816.jpg [ 82.12 KIB | Просмотров: 1520 ]
IMG_4849.JPG [ 116.95 KIB | Просмотров: 1520 ]
IMG_4856.JPG [ 54.98 KIB | Просмотров: 1520 ]
IMG_4867.JPG [ 109.41 KIB | Просмотров: 1520 ]
Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 11:07
Не в сети

Зарегистрирован:
06 июл 2009, 11:05
Сообщений: 297
За сколько купил то?
И почему не обь-3 (тримаран) или Прогресс4 - там хотя бы места много и точно можно что-то интересное именно построить?

_________________
Подпись скрыта так как содержит ссылки


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 12:29
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
Цена на тот момент была 65, а другая лодка уже потребует замену двигателя. Двигатель планирую оставить Suzuki20.


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 14:07
Не в сети

Зарегистрирован:
06 июл 2009, 11:05
Сообщений: 297
Тогда понятно. Но 20 л.с. сил маловато конечно. Может, был смысл в сторону пластиковых посмотреть, но тоже хороший вариант. Удачи в постройке.

_________________
Подпись скрыта так как содержит ссылки


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 15:21
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
Протертая килевая накладка для многих лодок является типовой проблемой. Правильным решением этой проблемы будет замена этой накладки. Какие тут сложности: это сама накладка, демонтаж старой и установка новой на полнотелые клепки. Заклёпки Д18 5х12, 5х14 и несколько 5х16. Длина заклёпки зависит от толщины соединения, максимальное будет там, где будут сходится днищевые листы, накладки и шпангоуты. Для клепания было использовано пневмозубило, переделанное в пневмомолоток. Данную идею мне подсказал Алексей «kav75». Накладку заказал у Николая (его канал https://www.youtube.com/watch?v=s_-r1EPLQYU&t=1s).


Вложения:
зубило.jpg [ 81.88 KIB | Просмотров: 1485 ]
Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 27 дек 2022, 15:35
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений

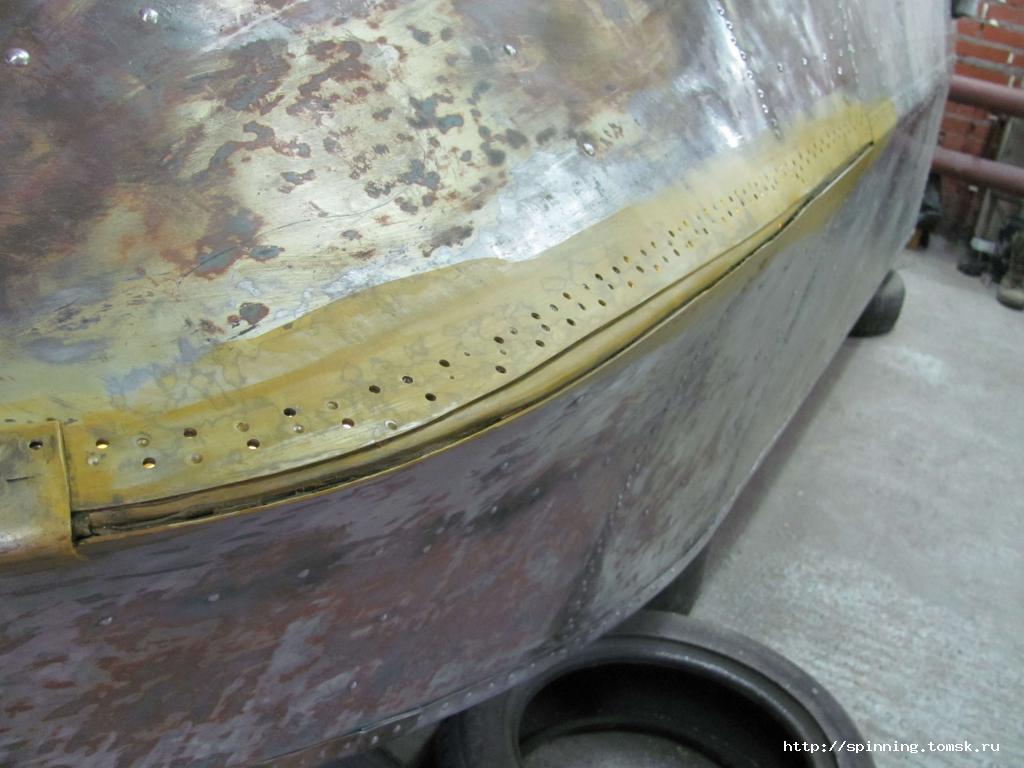

Так выглядит демонтаж


Вложения:
IMG_20220223_190727.jpg [ 64.84 KIB | Просмотров: 1484 ]
IMG_20220223_190745.jpg [ 153.97 KIB | Просмотров: 1484 ]
IMG_20220227_165035.jpg [ 110 KIB | Просмотров: 1484 ]
IMG_20220227_191521.jpg [ 64.42 KIB | Просмотров: 1484 ]
Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 28 дек 2022, 09:51
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
Новая килевая накладка с усилением. Предварительно она устанавливается на болты, до переборки она крепится на новые отверстия, после на старые (где уже стояли заклёпки). После всё разбирается, зачищается, грунтуется, наносится полиуретановый герметик и клепается.


Вложения:
msg1538036800-779.jpg [ 104.59 KIB | Просмотров: 1434 ]
msg1538036800-782.jpg [ 82.07 KIB | Просмотров: 1434 ]
msg1538036800-785.jpg [ 87 KIB | Просмотров: 1434 ]
msg1538036800-789.jpg [ 87.2 KIB | Просмотров: 1434 ]
IMG_4902.JPG [ 86.15 KIB | Просмотров: 1434 ]
IMG_4903.JPG [ 93.13 KIB | Просмотров: 1434 ]
IMG_4906.JPG [ 91.61 KIB | Просмотров: 1434 ]
IMG_4907.JPG [ 115.42 KIB | Просмотров: 1434 ]
IMG_4908.JPG [ 100.56 KIB | Просмотров: 1434 ]
IMG_4909.JPG [ 108.18 KIB | Просмотров: 1434 ]
Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 28 дек 2022, 09:56
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
После «высыхания» герметика накладка зачищается и всё лишние удаляется.


Вложения:
msg1538036800-848.jpg [ 97.79 KIB | Просмотров: 1434 ]
msg1538036800-849.jpg [ 61.92 KIB | Просмотров: 1434 ]
IMG_4936.JPG [ 81.67 KIB | Просмотров: 1434 ]
IMG_4937.JPG [ 71.78 KIB | Просмотров: 1434 ]
Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 28 дек 2022, 11:35
Не в сети
Томский Клуб Спиннингистов
Аватар пользователя

Зарегистрирован:
15 мар 2006, 09:52
Возраст: 57
Сообщений: 9030
Откуда: Томск
Настоящее имя: Игорь
Plusconnect писал(а):
Новая килевая накладка с усилением.

Новая накладка - это полоса с наваренным прутком? А готового такого профиля не нашли или не искали?


Вернуться наверх
  Профиль

 Заголовок сообщения: Re: Обь1, проект №2, кое-что в деталях.
СообщениеДобавлено: 28 дек 2022, 13:43
Не в сети
Аватар пользователя

Зарегистрирован:
03 апр 2013, 11:31
Возраст: 58
Сообщений: 90
Откуда: Северск
Настоящее имя: Евгений
Такой готовый профиль я не встречал. Даже заказная накладка требует подгонки по месту. Тут ещё важен материал (Амг5), его толщина и усиление. Готовый прокат в магазинах в основном АД31.


Вложения:
msg1538036800-639.jpg [ 116.23 KIB | Просмотров: 1417 ]
Вернуться наверх
