Iggor

Роман писал(а):

Мне почему-то кажется не спасет штатный предохранитель прибора.

Вообще, плавкий предохранитель вроде как токовый элемент, он спасает от перегрузки по току, но не от скачка напряжения. Ну, т.е. конечно при скачке напряжения перегрузка по току, наверное, тоже случится, но она, в некотором роде, является следствием скачка, а не причиной. Т.е. последовательность событий, скорей всего, будет такая:

1) скачок,
2) сгорание приборов,
3) вследствие этого - перегрузка по току,
4) сгорание предохранителя.

serdgik-m

Iggor писал(а):

Роман писал(а):

Мне почему-то кажется не спасет штатный предохранитель прибора.

Вообще, плавкий предохранитель вроде как токовый элемент, он спасает от перегрузки по току, но не от скачка напряжения. Ну, т.е. конечно при скачке напряжения перегрузка по току, наверное, тоже случится, но она, в некотором роде, является следствием скачка, а не причиной. Т.е. последовательность событий, скорей всего, будет такая:

1) скачок,
2) сгорание приборов,
3) вследствие этого - перегрузка по току,
4) сгорание предохранителя.

тут фишка в том что Валера (он же предохранитель) очень медленный элемент с временем срабатывания в сотни миллисекунд, чего с избытком достаточно для убийства всего живого в лодке из электроники. Для этого и ставится нечто быстродействующее, принимающее на себя удар, пока плавится предохранитель.
и последовательность, скорее всего, будет иная.
1. так же
2. увеличение тока по причине нештатного напряжения
3. сгорание приборов
4. сгорание предохранителя.

Iggor

Возможно и так. Все равно без специальных исследований очередность пунктов 2 и 3 не выяснить. :smile:

vochupin

serdgik-m писал(а):

и последовательность, скорее всего, будет иная.
1. так же
2. увеличение тока по причине нештатного напряжения
3. сгорание приборов
4. сгорание предохранителя.

По питанию на входе эхолота обычно TVS торчит. Он собственно и не даст помереть прибору пока порвется предохранитель. Ну и замена предохранителя на гвоздь закономерно заканчивается черной дыркой в плате

Если есть сомнения что он там есть - никто не мешает снаружи какой нить smbj-15 вкорячить

Роман

serdgik-m писал(а):

Iggor писал(а):

Роман писал(а):

Мне почему-то кажется не спасет штатный предохранитель прибора.

Вообще, плавкий предохранитель вроде как токовый элемент, он спасает от перегрузки по току, но не от скачка напряжения. Ну, т.е. конечно при скачке напряжения перегрузка по току, наверное, тоже случится, но она, в некотором роде, является следствием скачка, а не причиной. Т.е. последовательность событий, скорей всего, будет такая:

1) скачок,
2) сгорание приборов,
3) вследствие этого - перегрузка по току,
4) сгорание предохранителя.

тут фишка в том что Валера (он же предохранитель) очень медленный элемент с временем срабатывания в сотни миллисекунд, чего с избытком достаточно для убийства всего живого в лодке из электроники. Для этого и ставится нечто быстродействующее, принимающее на себя удар, пока плавится предохранитель.
и последовательность, скорее всего, будет иная.
1. так же
2. увеличение тока по причине нештатного напряжения
3. сгорание приборов
4. сгорание предохранителя.

Вот я и пытаюсь выяснить что это, нечто быстродействующее??? Сергей, ты можешь такое спаять? :smile:

Готов поменяться на нечто ловящее рыбу.

serdgik-m

Роман писал(а):

Вот я и пытаюсь выяснить что это, нечто быстродействующее??? Сергей, ты можешь такое спаять? :smile:

Готов поменяться на нечто ловящее рыбу.

Да можешь вполне обойтись и без меня :-)

Идешь сюда берешь вот это http://elgrad.pro/diod-zaschitnij-15ke15a
ставишь его после предохранителя полоской к плюсу, другой конец к минусу. Он должен быть параллелен конечным потребителям и перед ним стоять предохранитель. Он возьмет на себя выброс тока, пока будет плавиться предохранитель.

Nautilus

Для защиты я бы всё-таки порекомендовал 1,5КЕ18 https://www.elcopro.ru/catalog/price-list/?search=1.5KE18A+&x=12&y=7
От 18 в эхолот не сгорит, а защиту на 15 В замучаешься менять (если аккум-р заряжается от моторного регулятора напряжения).

serdgik-m

Nautilus писал(а):

Для защиты я бы всё-таки порекомендовал 1,5КЕ18 https://www.elcopro.ru/catalog/price-list/?search=1.5KE18A+&x=12&y=7
От 18 в эхолот не сгорит, а защиту на 15 В замучаешься менять (если аккум-р заряжается от моторного регулятора напряжения).

Уж лучше перебдеть, да и аккуму больше 15 вольт плохо.

Plusconnect

Nautilus писал(а):

Для защиты я бы всё-таки порекомендовал 1,5КЕ18 https://www.elcopro.ru/catalog/price-list/?search=1.5KE18A+&x=12&y=7
От 18 в эхолот не сгорит, а защиту на 15 В замучаешься менять (если аккум-р заряжается от моторного регулятора напряжения).

Согласен

ajd

vochupin писал(а):

serdgik-m писал(а):

и последовательность, скорее всего, будет иная.
1. так же
2. увеличение тока по причине нештатного напряжения
3. сгорание приборов
4. сгорание предохранителя.

По питанию на входе эхолота обычно TVS торчит. Он собственно и не даст помереть прибору пока порвется предохранитель. Ну и замена предохранителя на гвоздь закономерно заканчивается черной дыркой в плате

Если есть сомнения что он там есть - никто не мешает снаружи какой нить smbj-15 вкорячить

Ставить надо снаружи, 100%

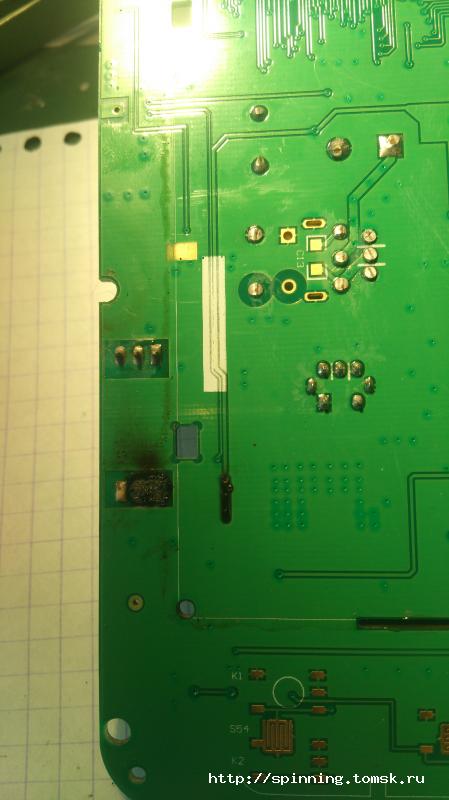

Вложение:

IMG-20180531-WA0005.jpeg [ 56.2 KIB | Просмотров: 541 ]

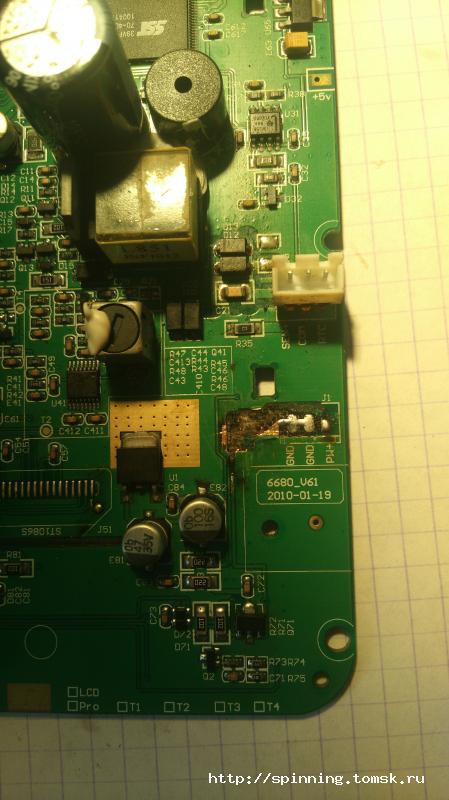

Вложение:

IMG-20180531-WA0003.jpeg [ 40.29 KIB | Просмотров: 541 ]

После скачка сгорел родной диод на входе. Был заменен на вышеприведенный, тоже погиб, но уже после влаги, съев немного переходных отверстий.
Электроника осталась жива.
